RELÉ TEMPORIZZATI DIGITALI
MODULARI DIN

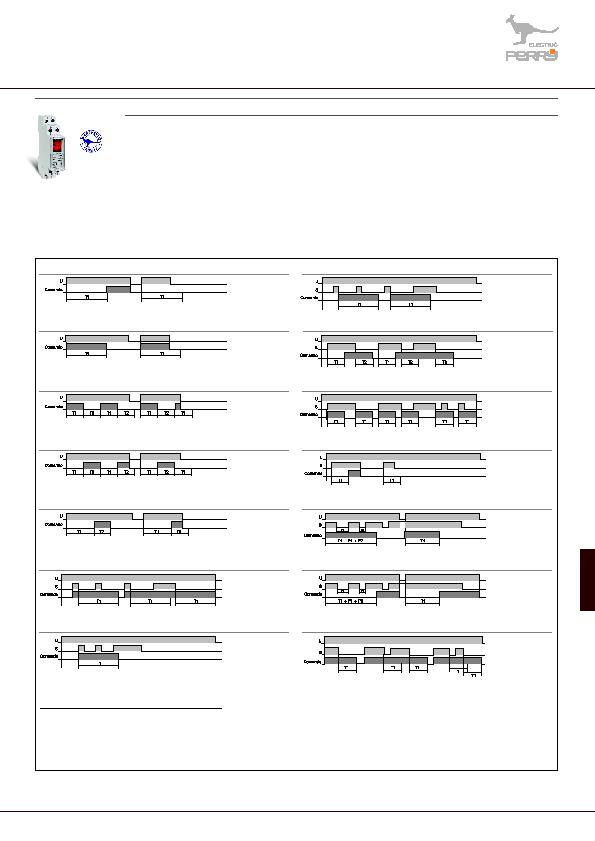

14 FUNZIONI DISPONIBILI - SCHEMI FUNZIONI
Funzione 01 Ritardo all'eccitazione
Funzione 02 Ritardo passante all'eccitazione
Funzione 03 Comando intermittente inizio relé attivo
Funzione 04 Comando intermittente inizio relé disattivo
Funzione 05 Impulso fisso ritardato
Funzione 06 Ritardo alla diseccitazione (al rilascio del comando)
Simbologia:
U
= Tensione alimentazione
T
1
T
2
=
Tempo impostato
S
= Ingresso comando START
Comando = Uscita comando relé
P
1
P
2
=
Tempi pausa
Funzione 07 Ritardo passante all'eccitazione (instantaneo al comando)
Funzione 08 Ritardo passante all'eccitazione (al rilascio del comando)
Funzione 09 Ritardo all'eccitazione e alla diseccitazione
Funzione 10 Comando temporizzato all'eccitazione e alla diseccitazione
Funzione 11 Inserzione ritardata di tipo 1
Funzione 12 Inserzione ritardata di tipo 2
Funzione 13 Ad impulso
Funzione 14 Ritardo alla diseccitazione riattivabile
1RT 200/MT/MF
Relè temporizzato multitensione multifunzione con display 1 DIN
Alimentazione 12 - 24 - 48 - 110 - 230V c.a. 50/60Hz
Carico pilotabile (in AC1) 16 A / 250 V c.a.
Carico pilotabile (in AC15) 3 A / 240V c.a.
Contatto in deviazione libero da potenziale
14 funzioni disponibili visualizzate su display
Doppio timer T1, T2 regolabili indipendentemente
Display retroilluminato colore ambra
Regolazione digitale dei tempi lavoro, ore minuti secondi
e decimi
Contaore di funzionamento del carico
Dimensioni (LxPxH) 17.5x60x90
CODICE
DESCRIZIONE
