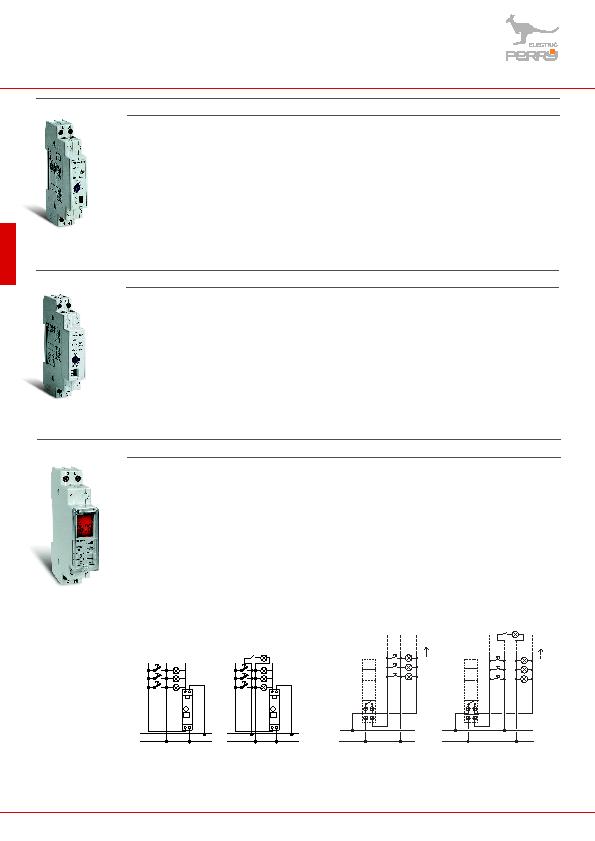

1IT 1065.2
Interruttore temporizzato per scale multifunzione 1 DIN
Alimentazione 230V c.a. 50/60Hz
Uscita 1 contatto NA polarizzato:
16 (3) A / 250 V c.a.
Potenza: LP incandescenza 2300W
Potenza: LP fluorescenti 290 W
Potenza: LP fluorescenti elettroniche 105W
Temporizzazione regolabile da 30 sec a 17 min
Ripristinabile
Cablaggio a 3 o 4 fili su montante scale
Cavi da 1mmq a 2.5 mmq
Pulsanti luminosi max 25 (mod. 3 fili)
max 35(mod. 3/4 fili)
Dip switch selezione modo di Funzionamento:
· Relè temporizzato riarmabile con
preavviso di spegnimento
· Relè ad impulsi temporizzato
con preavviso di spegnimento
· Relè ON fisso
· Relè ad impulsi
Funzione pulizia scale 30min
Montaggio su barre DIN
Dimensioni (LxPxH) 17.5 x 60 x 90
APPARECCHIATURE DI COMANDO
INTERRUTTORI TEMPORIZZATI PER SCALE
1IT 1063.2
Interruttore temporizzato per scale modulare 1 DIN
Alimentazione 230V c.a. 50/60Hz
Uscita 1 contatto NA polarizzato: 16 (3) A / 250 V c.a.
Potenza: LP incandescenza 2300W
Potenza: LP fluorescenti 290 W
Potenza: LP fluorescenti elettroniche 105W
Temporizzazione regolabile da 30 sec a 10 min
Ripristinabile
Cablaggio a 3 o 4 fili su montante scale
Cavi fino a 2.5 mmq
Pulsanti START esterni max 25 (anche illuminati)
Selettore luce fissa
Montaggio su barra DIN
Dimensioni (LxPxH) 17.5 x 60 x 90
CODICE
DESCRIZIONE
1IT 1066
Interruttore temporizzato per scale digitale multifunzione 1 DIN
Alimentazione 230V c.a. 50/60Hz
Uscita 1 contatto NA polarizzato:
16 (3) A / 250 V c.a.
Potenza: LP incandescenza 2300W
Potenza: LP fluorescenti 290 W
Potenza: LP fluorescenti elettroniche 105W
Temporizzazione regolabile da 1 sec a 99 min e 59 sec
Ripristinabile
Funzione pulizia scale 30min
(modificabile da 1min a 99min)
Preavviso di spegnimento di 300 msec a 15sec
Pulsanti luminosi max 35
Grado di protezione IP40
Tasto relè fisso
Funzione contaore per ricambio lampade
Visualizzazione stato ingresso (aperto/chiuso)
Visualizzazione sul display della temporizzazione
Indicatori scala tempi: h m s
Cablaggio a 3 o 4 fili su montante scale
Cavi da 1mmq a 2.5 mmq
Dimensioni (LxPxH) 17.5 x 60 x 90
L
N
230V~
3 L
4 N
MONTANTE 3 FILI
L
N
230V~
3 L
4 N
MONTANTE 4 FILI
1065.2
1IT 1063.2 - 1IT 1065.2 - 1IT 1066
SCHEMI DI MONTAGGIO dei prodotti di pag. 70 e 71
L
N
230V ~
L
N
3
4
L
N
230V ~
L
N
3
4
1IT 1067
