APPARECCHIATURE DI COMANDO
INTERRUTTORI ORARI ELETTROMECCANICI A CAVALIERI 1 - 2 DIN
MONTAGGIO A PARETE, SU BARRA DIN E A RETROQUADRO

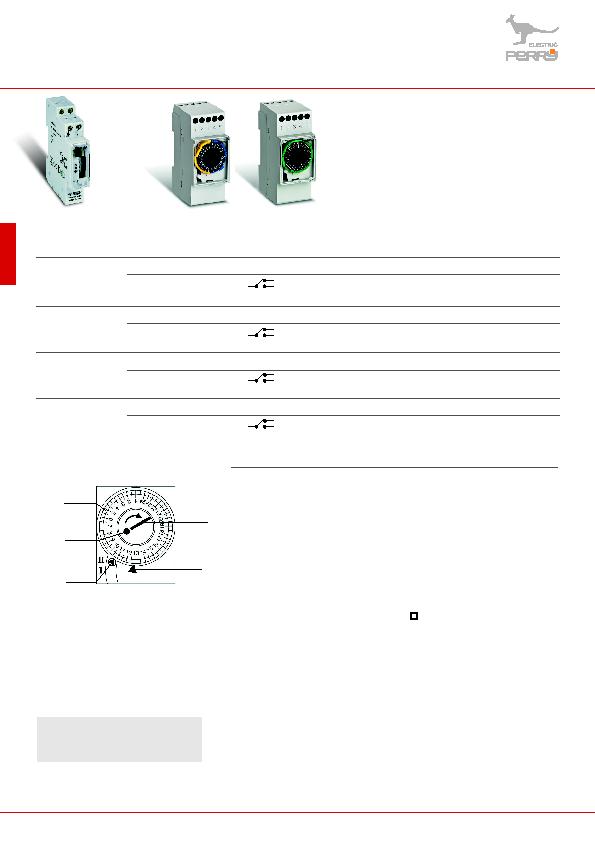

1IO 0171
Interruttore orario giornaliero a cavalieri con riserva di carica - 1 DIN
1 contatto in deviazione libero
ON / OFF minimo 15'
1IO 0021
Interruttore orario giornaliero a cavalieri senza riserva di carica - 2 DIN
1 contatto in deviazione libero
ON / OFF minimo 30'
1IO 0022
Interruttore orario giornaliero a cavalieri con riserva di carica - 2 DIN
1 contatto in deviazione libero
ON / OFF minimo 30'
1IO 0024
Interruttore orario settimanale a cavalieri con riserva di carica - 2 DIN
1 contatto in deviazione libero
ON / OFF minimo 210' (3.5 ore circa)
CODICE
DESCRIZIONE
Tensione di alimentazione
230V c.a. 50 - 60Hz
Dati nominali contatti
16(2) A / 250V c.a.
Numero programmi max (ON-OFF)
48
Tempo di inserzione minimo ON - OFF
30 minuti (giornaliero) 15' (art. 0171)
3.5 ore circa (settimanale)
Visualizzazioni
corona cavalieri meccanici
Potenza commutabile max
3500 VA (per singolo contatto)
Sezione max dei cavi ai morsetti
2.5 mmq
Grado di protezione (IP)
IP 20
IP 30 (con calottina)
IP 40 (a retroquadro)
Tipo di uscita
morsetti a vite imperdibile
Classe di isolamento
II
Riserva di carica
max 150 ore circa
(max 100 ore mod. 0171)
Tipo di riserva
batteria ricaricabile NiCd
Tolleranza sul tempo
+ - 1 sec/giorno
Limiti di temperatura di funzionamento
-10°C +50°C
Temperatura di stoccaggio
-10°C +50°C
Tipo installazione
su guida DIN / a parete / a retroquadro
Involucro
termoplastico - grigio RAL 7035
Tipo uso
civile / terziario / industriale
Comandi a bordo
corona cavalieri meccanici
selettore: posizione timer / ON fisso
Precisione impostazione orologio
meccanica con indice di riferimento
Programmazione
corona tasti meccanica (blocchi 30'/ 210')
Dimensioni (LxPxH)
1DIN
17.5 x 60 x 128
Dimensioni (LxPxH)
2DIN
35 x 60 x 90
CARATTERISTICHE TECNICHE
Nota: Per tutti gli articoli è possibile
l'installazione a retroquadro con accessori
opzionali (KTMP/2 oppure KTMP/4)
0171
0021 - 0022 - 0024
Possibilità di impostare ora e minuti
Disco
Foro per
inserire attrezzo
(cacciavite o
matita) per ruotare
il disco
Incavo
indicazione
dei minuti
Indicatore
dell'ora
Comando
manuale
ON/OFF
OFF
ON
NB: ruotare in
senso orario
