APPARECCHIATURE DI COMANDO
INTERRUTTORI ORARI DIGITALI CON LCD RETROILLUMINATO
MONTAGGIO SU BARRA DIN
L'ampio display retroilluminato consente una lettura sempre chiara ed immediata dello stato dei relè, dell'ora e del giorno correnti e
dell'eventuale forzatura manuale.

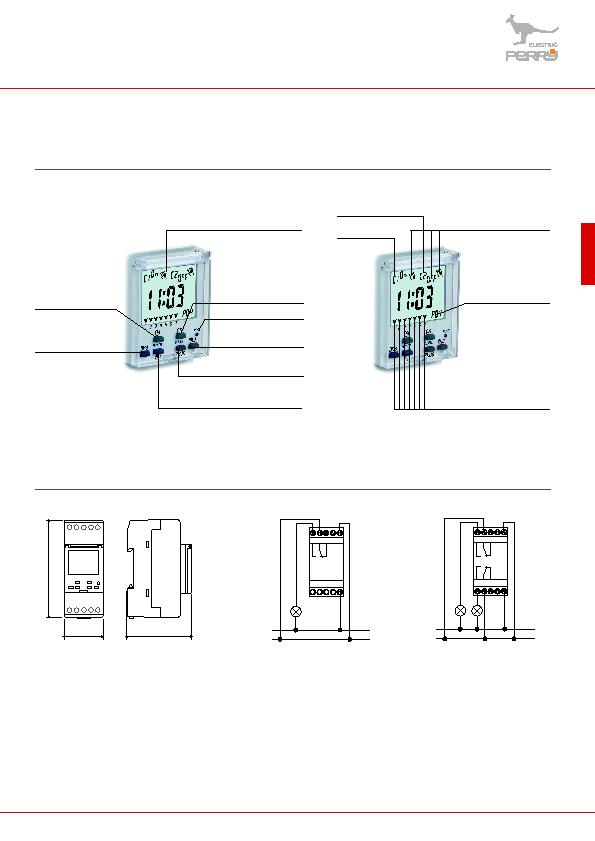

LEGENDA DISPLAY E FUNZIONE TASTI
LEGENDA ICONE DISPLAY
DIMENSIONI (mm)
SCHEMA DI COLLEGAMENTO
programmazione
giorno
display LCD
forzatura manuale
canale 2
reset
conferma
forzatura manuale
canale 1
tasto
programmazione
programmazione
ora
minuti
secondi
canale 1 ON
canale 2 OFF
forzatura manuale
giorni della settimana
(solo settimanale)
N°. programma
in esecuzione
1 2 3 4 5
6 7 8 9 10
90
35
60
frontale
laterale
1 2 3 4 5
6 7 8 9 10
C1
L
N
230 Vac
serie:
1IO 6080 (giornaliero, 1 canale)
1IO 6081 (settimanale, 1 canale)
serie:
1IO 7080 (giornaliero, 1 canale, +/- 1h auto)
1IO 7081 (settimanale, 1 canale, +/- 1h auto)
1 2 3 4 5
6 7 8 9 10
C1
C2
L
N
230 Vac
serie:
1IO 7280 (giornaliero, 2 canali, +/- 1h auto)
1IO 7281 (settimanale, 2 canali, +/- 1h auto)
