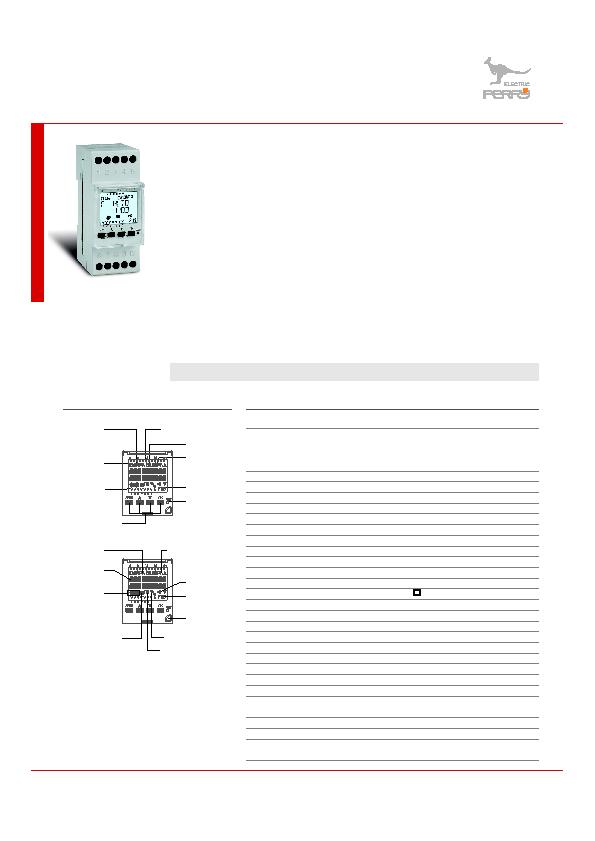

APPARECCHIATURE DI COMANDO
INTERRUTTORI ORARI GIORNALIERI - SETTIMANALI - MENSILI - ANNUALI
A MENÙ DI PROGRAMMAZIONE
·Programmazioneguidatadamenùconletturadelleindicazionisuldisplayretroilluminato
·Modelliconunaodueuscitedicommandorelè
·Pilotaggiointelligentedeirelècheaumentaivaloridicaricoeladuratasiadelrelè,chedelcaricocollegato
"zero crossing"
·Ingressiesterniabbinatialleusciteperimpostazionemanualeremota
·Calendario:anno-mese-giorno-oraeminuti
·Tastidiprogrammazione:1tastomenù-2tastiscorrimentomenùeimpostazioni1tastoconfermadati
· Menùmultilingue:Italiano-Inglese-Tedesco-Francese-Spagnolo-Portoghese­Svedese-
Olandese - Russo - Polacco - Greco
·Tipidiprogrammi:Standard,Ferie,CasualieCiclici
·Totale64programmiliberamenteimpostabili
·Ferie:programmabilidifferentiperiodinelcorsodell'anno
·TempominimodiprogrammazioneON/OFFdi1secondo
·Cancellazioneveloceprogrammi
·Accensione/spegnimentomanualepermanenteotemporaneosemplificato
·Impostazionedata/oraconcambiooralegalesolareautomatico
·Funzionecontaoreperilmonitoraggiodelleoredifunzionamentodelcarico
·Programmazionedellamanutenzionedeicarichicollegati
·Gestionegaranziadelprodotto
·Bloccotastiera
·Displayretroilluminatocolorebianco(fissoON/fissoOFF/spegnimentotemporizzato)
·Gestionedellaretroilluminazionedeldisplay:colorebianco
·PilaecologicaalLITIOdurata6anni
·MemoriaEEPROMperilsalvataggiodeiprogrammi
·Meccanismoalquarzodielevataprecisione:±0.5sec/giorno
Nota: per tutti gli articoli e possibile l'installazione a retroquadro con accessori opzionali (KTMP/2)
Indicazione del canale
2 selezionato
Indicazione
stato relè (CH2)
Indicazione
n
o
programma
Comando reset
Indicazione stato relè (CH1)
Indicazione del
canale 1 selezionato
Indicazione giorno
Riassunto programmazione
giornaliera
Tasti
Indicazione forzatura
manuale del canale 1
Blocco tastiera
Programma
Holiday (vacanze)
Programma ciclo
Indicazione forzatura
manuale del canale 2
Menù di programmazione
impostazioni
Impostazioni ora legale
Programma casuale
Indicazione
n
o
programma
Cava per piombatura del
coperchietto trasparente
LEGENDA DISPLAY E FUNZIONE TASTI
Tensione di alimentazione
230V c.a. 50 - 60Hz
Dati nominali contatti
contatto NC libero da potenziale
16(2) A / 250V c.a.
Contatto NA a corrente limitata
zero crossino 16(10) A / 250V c.a.
Numero programmi max (ON-OFF)
64 (accoppiabili in blocchi di giorni)
Tempo di inserzione minimo ON - OFF
1 secondo
Visualizzazioni
display LCD 1" 1/3 retroilluminato
Potenza commutabile max.
3500 VA (per singolo contatto)
Potenza: LP incandescenza
2300 W
Potenza: LP tubi fluorescenti non compensato
1000 W
Potenza: LP tubi fluorescenti compe. in parallelo 500W (capacità tot 70 microF)
Potenza: LP fluorescenti compatte
600W
Sezione max dei cavi ai morsetti
6 mmq
Grado di protezione (IP)
IP 20 - IP 40 (a retroquadro)
Tipo di uscita
morsetti a vite imperdibile
Classe di isolamento
II
Segnalazione relè ON / OFF
ON / OFF su display LCD
Riserva di carica
6 anni
Tipo di riserva
pila LITIO
Tolleranza sul tempo
+ - 0.5 sec/giorno
Limiti di temperatura di Funzionamento
0°C +50°C
Temperatura di stoccaggio
-10°C +65°C
Tipo installazione
su guida DIN / a retroquadro
Involucro
termoplastico - grigio RAL 7035
Tipo uso
civile / terziario / industriale
Comandi a bordo
tasti multifunzione (programmazione
a menù) tasto conferma
Precisione impostazione orologio
digitale per ore / minuti
Cambio ora legale
automatico
Programmazione
a menù - programmi protetti in EEPROM
Dimensioni (LxPxH)
35 x 60 x 90
CARATTERISTICHE TECNICHE
