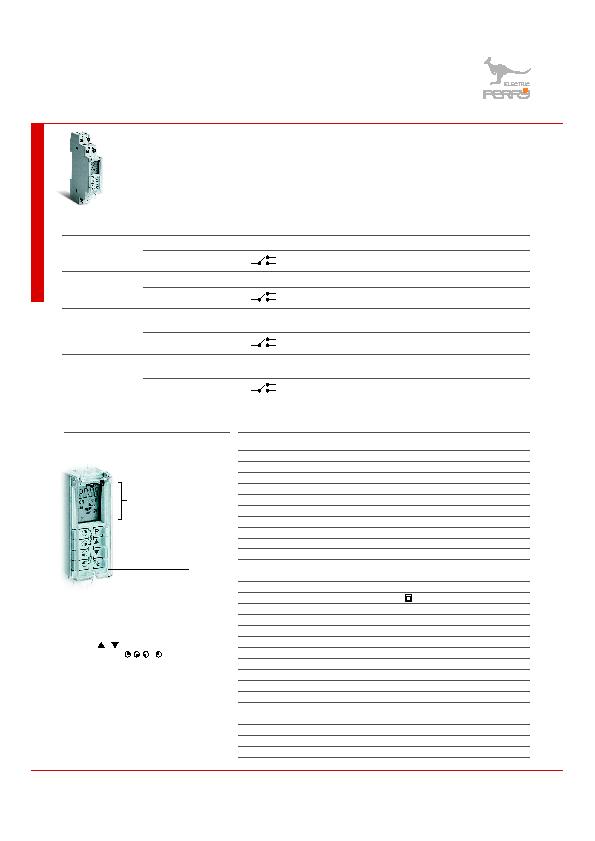

APPARECCHIATURE DI COMANDO
INTERRUTTORI ORARI DIGITALI 1 DIN
LEGENDA DISPLAY E FUNZIONE TASTI
Tensione di alimentazione
230V c.a. 50 - 60Hz
Dati nominali contatti
16(2) A / 250V c.a.
Numero programmi max (ON-OFF)
96 (giornaliero) / 672 (settimanale)
Tempo di inserzione minimo ON - OFF
15 minuti
Visualizzazioni
su display LCD 1/4 pollici
Potenza commutabile max
3500 VA (per singolo contatto)
Potenza: LP incandescenza
2300 W
Potenza: LP tubi fluorescenti non compensato
1000 W
Potenza: LP tubi fluorescenti comp. in parallelo 500W (capacità tot 70 microF)
Potenza: LP fluorescenti compatte
600W
Sezione max dei cavi ai morsetti
2.5 mmq
Grado di protezione (IP)
IP 20
IP 40 (a retroquadro)
Tipo di uscita
morsetti a vite imperdibile
Classe di isolamento
II
Segnalazione relè ON / OFF
ON / OFF su display LCD
Riserva di carica
max 15 giorni circa
Tipo di riserva
batteria ricaricabile NiMH
Tolleranza sul tempo
+ - 0.5 sec/giorno
Limiti di temperatura di Funzionamento
0°C +50°C
Temperatura di stoccaggio
-10°C +50°C
Tipo installazione
su guida DIN / a retroquadro
Involucro
termoplastico - grigio RAL 7035
Tipo uso
civile / terziario / industriale
Comandi a bordo
tasti programmazione
tasto funzione manuale ON / OFF
Precisione impostazione orologio
digitale per ore / minuti
Cambio ora legale
automatico (per art. 1070 e 1071
Dimensioni (LxPxH)
17.5 x 60 x 90
CARATTERISTICHE TECNICHE
Il processo di programmazione rende questi modelli digitali del tutto simili ai modelli elettromeccanici a cavalieri
con inoltre:
· Precisionedigitalideglioraridiintervento
· Possibilitàdiprogrammaren.96interventiON/OFFsuimodelligiornalierie
n. 672 interventi sui modelli settimanali - 1 intervento ON/OFF ogni 15 minuti
· Tastidiprogrammazionebenidentificabiliemanovrabilisulfrontaledelprodotto
· Modelliconcambioora+1h/-1hinautomaticosecondocalendarioEuropeo
CODICE
CONFEZIONE PZ
PREZZO P
DESCRIZIONE
1IO 0071
Interruttore orario settimanale digitale - 1 DIN
10
53,50
1 contatto in deviazione libero ON / OFF minimo 15'
1IO 1070
Interruttore orario giornaliero digitale
con cambio ora legale automatico 1 DIN
10
54,61
1 contatto in deviazione libero ON / OFF minimo 15'
1IO 1071
Interruttore orario settimanale digitale
con cambio ora legale automatico - 1 DIN
10
56,53
1 contatto in deviazione libero ON / OFF minimo 15'
1IO 0070
Interruttore orario giornaliero digitale - 1 DIN
10
52,00
1 contatto in deviazione libero ON / OFF minimo 15'
ESEMPIO DI PROGRAMMAZIONE
ON dalle ore 6,00 OFF alle ore 8,30
1 - premere il tasto P per accedere alla programmazione
degli interventi
2 - con i tasti e selezionare l'ora di intevento: 06
3 - con i tasti cavaliere , , e attivare i quarti
d'ora relativi alle ore in cui si intende attivare il relé
fino ad arrivare alle ore 8,30
- visualizzazione ore e minuti
- indicazione stato del
relé ON/OFF
- attivazione funzionamento
manuale
- giorni della settimana
vetrino imperdibile
