... Precisione digitale sui tempi di regolazione ... Display retroilluminato ... Facilità di programmazione ...
RELÉ TEMPORIZZATI DIGITALI
MODULARI DIN - 48 X 48

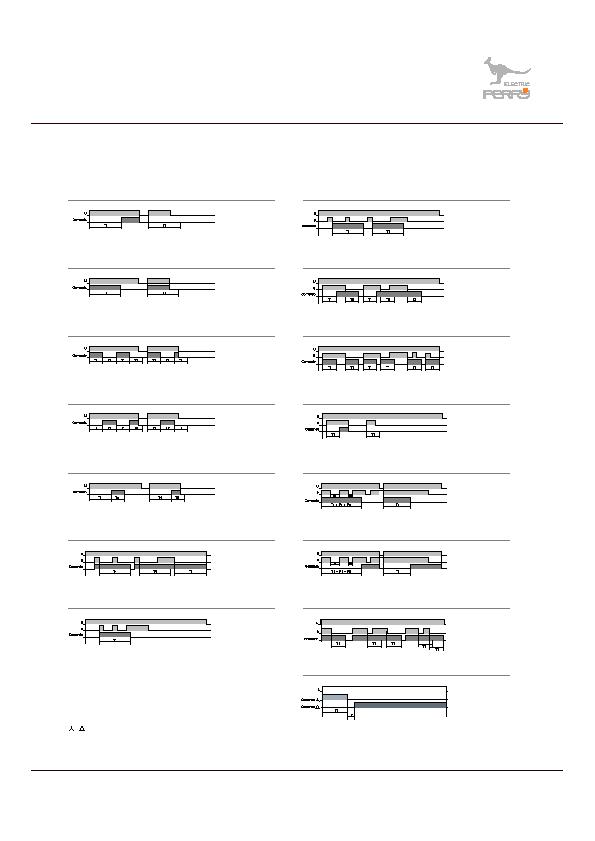

14 FUNZIONI DISPONIBILI - SCHEMI FUNZIONI
Simbolos
U
= Tensione alimentazione
T
1
-T
2
= Tempo impostato
S
= Ingresso comando START
Comando = Uscita comando relé
P
1
-P
2
= Tempi pausa
-
= Stella - Triangolo
Funzione 01 Ritardo all'eccitazione
Funzione 02 Ritardo passante all'eccitazione
Funzione 03 Comando intermittente inizio relé attivo
Funzione 04 Comando intermittente inizio relé disattivo
Funzione 05 Impulso fisso ritardato
Funzione 06 Ritardo alla diseccitazione (al rilascio del comando)
Funzione 07 Ritardo passante all'eccitazione (instantaneo al comando)
Funzione 08 Ritardo passante all'eccitazione (al rilascio del comando)
Funzione 09 Ritardo all'eccitazione e alla diseccitazione
Funzione 10 Comando temporizzato all'eccitazione e alla diseccitazione
Funzione 11 Inserzione ritardata di tipo 1
Funzione 12 Inserzione ritardata di tipo 2
Funzione 13 Ad impulso
Funzione 14 Ritardo alla diseccitazione riattivabile
Funzione ST
Avvio motori stella/triangolo
per art. 1RT 200/230/ST 1RT 250/230/ST
