Per installazioni in ITALIA inserire il codice corrispondente al
capoluogo di provincia per una facile e rapida programmazione.
-10 -5
0
5 10 15 20 25
40
45
50
55
60
LATITUDINE
LONGITUDINE
Esempio:
LONGITUDINE -5 LATITUDINE 45
Installazioni all'estero (OTHER COUNTRY) inserire i
gradi di latitudine e longitudine del luogo. Questi dati
possono essere ricavati da qualsiasi atlante geografico
o sistema GPS.
Nota: la programmazione inizia con il tramonto del giorno selezionato e
termina con l'alba del giorno successivo.
Le uscite CH1 e CH2 sono sempre in posizione OFF dall'alba al tramonto.
Tramonto
Alba
ON
OFF
OFF
Tramonto
Alba
ON
OFF
ON
Tramonto
Alba
ON
OFF
PF
PF OFF
PF ON
Tramonto
Alba
ON
OFF
PH
PH OFF
PH ON
Tramonto
Alba
ON
OFF
P1
P1 OFF
Tramonto
Alba
ON
OFF
P2
P2 ON
OFF nessun intervento
ON intervento notturno
PF
intervento notturno con sospensione e
riaccensione programmata (programma
feriale)
PH intervento notturno con sospensione e
riaccensione programmata (programma
holiday)
P1
intervento notturno con sospensione
programmata
P2
ritardo intervento programmata

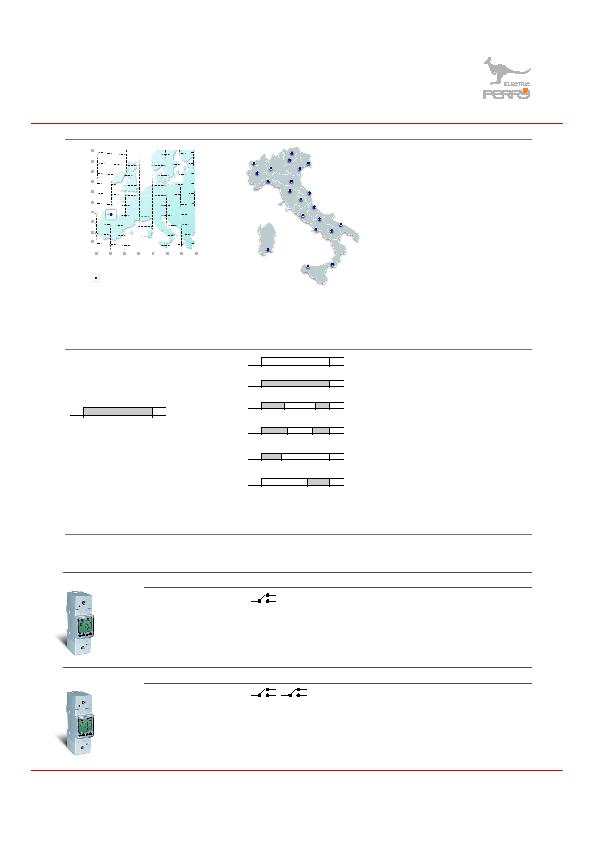

SCHEMA PROGRAMMAZIONE ART. 4290
Tramonto
Alba
ON
OFF
OFF
Nota: nelle tabelle il riempimento grigio
indica l'uscita relé ON
SCHEMA PROGRAMMAZIONE ART. 4090
CARTINA LATITUDINE / LONGITUDINE
CARTINA CAPOLUOGO / REGIONE
APPARECCHIATURE DI COMANDO
INTERRUTTORI ORARI DIGITALI ASTRONOMICI
CODICE
CONFEZIONE PZ
PREZZO P
DESCRIZIONE
1IO 4290
Interrutore orario astronomico "SIRIO" 2 canali - 2 DIN
12
93,89
Canale 1: programmazione orari giornalieri / settimanali
per attivazione / disattivazione del carico nei periodi notturni
Canale 2: il carico si attiva al tramonto e si disattiva all'alba.
2 contatti in deviazione liberi
1IO 4090
Interrutore orario astronomico "SIRIO" 1 canale - 2 DIN
12
82,51
L' interrutore orario attiva il carico al tramonto e lo disattiva all'alba
1 contatto in deviazione libero
