81
CODICE
CONFEZIONE PZ
PREZZO P
DESCRIZIONE
1IT 1065.2

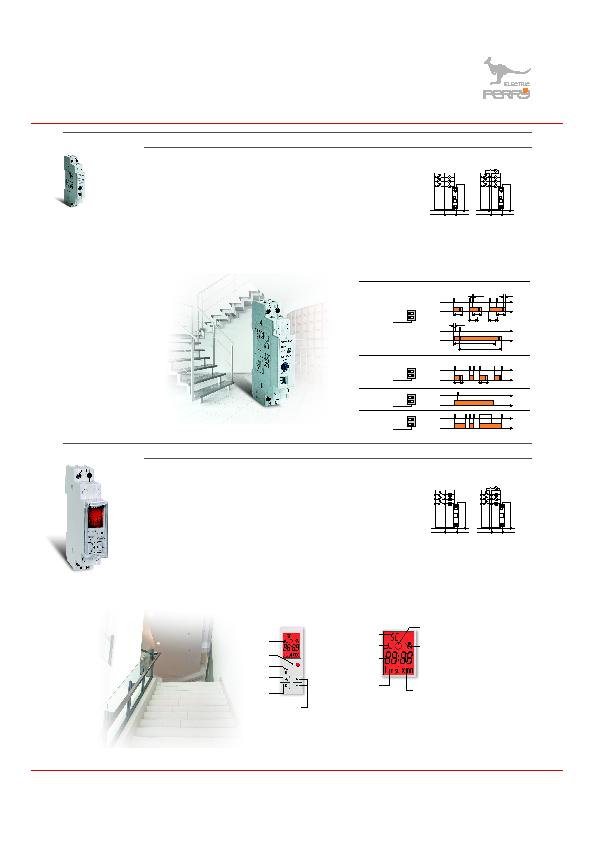

Interruttore temporizzato per scale multifunzione 1 DIN
30
31,16
Alimentazione 230V c.a. 50/60Hz
Uscita 1 contatto NA polarizzato:
16 (3) A / 250 V c.a.
Potenza: LP incandescenza 2300W
Potenza: LP fluorescenti 290 W
Potenza: LP fluorescenti elettroniche
105W
Temporizzazione regolabile
da 30 sec a 17 min
Ripristinabile
Cablaggio a 3 o 4 fili su montante scale
Cavi da 1mmq a 2.5 mmq
Pulsanti luminosi max 25 (mod. 3 fili)
max 35(mod. 3/4 fili)
Dip switch selezione modo di
Funzionamento:
·Relè temporizzato riarmabile con
preavviso di spegnimento
·Relè ad impulsi temporizzato con
preavviso di spegnimento
·Relè ON fisso
·Relè ad impulsi
Funzione pulizia scale 30min
Montaggio su barre DIN
Dimensioni (LxPxH) 17.5 x 60 x 90
L
N
230V~
3 L
4 N
MONTANTE 3 FILI
L
N
230V~
3 L
4 N
MONTANTE 4 FILI
1065.2
1IT 1066
Interruttore temporizzato per scale digitale multifunzione 1 DIN
10
45,35
Alimentazione 230V c.a. 50/60Hz
Uscita 1 contatto NA polarizzato:
16 (3) A / 250 V c.a.
Potenza: LP incandescenza 2300W
Potenza: LP fluorescenti 290 W
Potenza: LP fluorescenti elettroniche
105W
Temporizzazione regolabile
da 1 sec a 99 min e 59 sec
Ripristinabile
Funzione pulizia scale 30min
(modificabile da 1min a 99min)
Preavviso di spegnimento di 300 msec
a 15sec
Pulsanti luminosi max 35
Grado di protezione IP40
Tasto relè fisso
Funzione contaore per ricambio lampade
Visualizzazione stato ingresso(aperto/
chiuso)
Visualizzazione sul display della
temporizzazione
Indicatori scala tempi: h m s
Cablaggio a 3 o 4 fili su montante scale
Cavi da 1mmq a 2.5 mmq
Dimensioni (LxPxH) 17.5 x 60 x 90
Interruttore temporizzato con display LCD multifunzione per una facile e più fine
regolazione delle funzioni.
L
N
230V~
MONTANTE 4 FILI
3 L
4 N
3 L
4 N
L
N
230V~
MONTANTE 3 FILI
1066
·programmazione della temporizzazione con visualizzazione del tempo residuo sul percorso massimo del vano scale
·funzione pulizie scale con tempo di programmazione iniziale e residuo visualizzato a display
·contatore ore di funzionamento delle lampade collegate
funzione pulizie scale
stato dei pulsanti
di comando
tempo impostato
indicatori scala tempi
h = ore - m = minuti
s = secondi
moltiplicatore per
ore di funzionamento
funzione relé fisso
(manuale)
timer in funzione
LED stato relé
tasti modifica impostazioni
display
reset hardware
tasto visualizzazione e cancellazione
ore di funzionamento
tasto relé fisso (funz. manuale)
Funzione pulizie:
premendo un qualsiasi pulsante vano scale per un tempo superiore a 5"
si inserisce una temporizzazione di 30 minuti
MODI DI FUNZIONAMENTO
1 - Relè temporizzato riarmabile con preavviso di spegnimento
DIP
switches
T
Pulsante
Relé
<5"
T
T
T
<15"
T
Pulsante
Relé
>5"
30'
30'
2 - Relè ad impulsi temporizzato con preavviso di spegnimento
DIP
switches
Pulsante
Relé
T
T
DIP
switches
Pulsante
Relé
3 - Relè ON fisso
DIP
switches
Pulsante
Relé
4 - Relè ad impulsi
