APPARECCHIATURE DI COMANDO

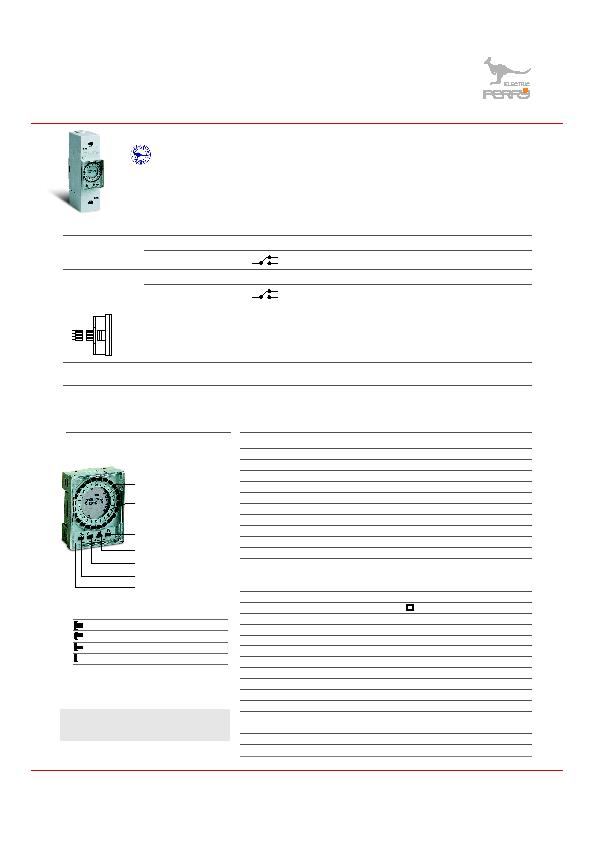

INTERRUTTORI ORARI DIGITALI A CAVALIERI 2 DIN
LEGENDA DISPLAY E FUNZIONE TASTI
Tensione di alimentazione
230V c.a. 50 - 60Hz
Dati nominali contatti
16(2) A / 250V c.a.
Numero programmi max (ON-OFF)
96 (giornaliero) / 672 (settimanale)
Tempo di inserzione minimo ON - OFF
15 minuti
Visualizzazioni
su display LCD 1 circolare
Potenza commutabile max.
3500 VA (per singolo contatto)
Potenza: LP incandescenza
2300 W
Potenza: LP tubi fluorescenti non compensato
1000 W
Potenza: LP tubi fluorescenti comp. in parallelo 500W (capacitā tot 70 microF)
Potenza: LP fluorescenti compatte
600W
Sezione max dei cavi ai morsetti
2.5 mmq
Grado di protezione (IP)
IP 20
IP 30 (con calottina)
IP 40 (a retroquadro)
Tipo di uscita
morsetti a vite imperdibile
Classe di isolamento
II
Segnalazione relč ON / OFF
ON / OFF su display LCD
Riserva di carica
max 15 giorni
Tipo di riserva
batteria ricaricabile NiMH
Tolleranza sul tempo
+ - 1 sec/giorno
Limiti di temperatura di Funzionamento
0°C +50°C
Temperatura di stoccaggio
-10°C +50°C
Tipo installazione
su guida DIN / a parete / a retroquadro
Involucro
termoplastico - grigio RAL 7035
Tipo uso
civile / terziario / industriale
Comandi a bordo
tasti programmazione
tasto funzione manuale ON / OFF
Precisione impostazione orologio
digitale per ore / minuti
Dimensioni (LxPxH)
35 x 60 x 128
CARATTERISTICHE TECNICHE
Il processo di programmazione rende questi modelli digitali del tutto simili ai modelli elettromeccanici a cavalieri
con inoltre:
· Precisionedigitaledell'interruttoreorario
· Possibilitādiprogrammaren.96interventiON/OFFsuimodelligiornalierie
n. 672 interventi sui modelli settimanali - 1 intervento ON/OFF ogni 15 minuti
· Tastidiprogrammazionebenidentificabiliemanovrabilisulfrontaledelprodotto
1IO 0022/D15M
Modulo interruttore orario giornaliero a cavalieri con display - 2 DIN
1
31,49
1IO 0024/D15M
Modulo interruttore orario settimanale a cavalieri con display - 2 DIN
1
34,23
CODICE
CONFEZIONE PZ
PREZZO P
DESCRIZIONE
1IO 0024/D15
Interruttore orario settimanale digitale a cavalieri con display - 2 DIN
10
73,39
1 contatto in deviazione libero ON / OFF minimo 15'
1IO 0022/D15
Interruttore orario giornaliero digitale a cavalieri con display - 2 DIN
10
53,20
1 contatto in deviazione libero ON / OFF minimo 15'
Leggenda:
Pin 1 VDD (alimentazione)
Pin 2 segnale presenza rete
Pin 3 uscita relč
Pin 4 massa GND
1
2
3
4
Nota:Pertuttigliarticoličpossibilel'installazione
a retroquadro con accessori opzionali (KTMP/2)
Programmazione dell'orologio
1a pressione = intera ora
ON
2a pressione = prima 1/2 ora
ON
3a pressione = seconda 1/2 ora
ON
4a pressione = ora non programmata
All'interno di ogni 1/2 ora programmata č possibile selezionare
primo e/o secondo quarto d'ora
tasto programmazione interventi di 15'
tasto programmazione giorno attuale
tasto programmaz. ora / minuti attuali
tasto manuale
segmenti di visualizzazione
della programmazione
sulle 24 ore
24 tasti di programmazione
vetrino di protezione
