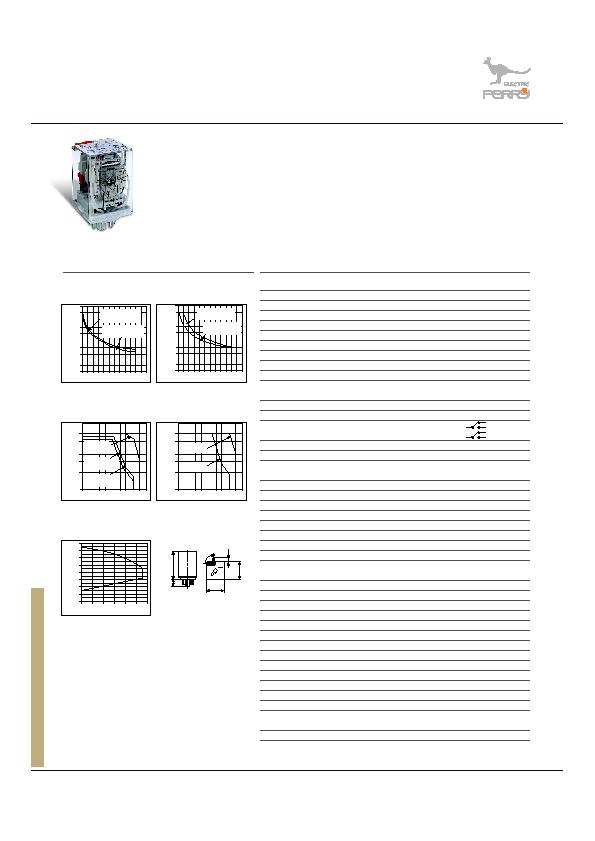

RELÉ INDUSTRIALI
SERIE
OCTAL / UNDECAL
OCTAL / UNDECAL
Dati principali
Tipo
OCTAL / UNDECAL
Tensione di alimentazione
12 - 24 - 48 - 60V c.c.
(mod DC)
12 - 24 - 48 - 110 - 230V c.a. (mod CC)
Carico nominale
10A/250Vc.a. - 30V c.c.
Carico in AC1
12A/250Vc.a. - 30V c.c.
Potenza commutabile max
2500VA / 300W
Tensione commutabile max
250Vc.a. / 30V c.c.
Potenza motori
1/3 HP a 240V c.a.
Materiale contatti
AG - CdO
Descrizione
Uso
terziario / industriale
Tipo uscite
in scambio libero da potenziale
Contatti disponibili
2 in deviazione (2 x
) OCTAL
3 in deviazione (3 x
) UNDECAL
Dimensioni (L x P x H) mm
21,5 x 28 x 36
Peso
37 g.
Dati generali
Tipo installazione
su zoccolo
Grado protezione (IP)
IP 20
Vita elettrica (operazioni)
100.000
Vita meccanica (operazioni)
10.000.000
Resistenza d'isolamento (500 V d.c.)
1.000 M
Rigidità dielettrica (contatti aperti)
750 V a.c.
Rigidità dielettrica (contatti / bobina)
3.750 V a.c.
Carico minimo
100 mA / 5 V d.c.
Potenza dissipata
1.5 W
(mod DC)
2.5 VA
(mod AC)
Limiti di temperatura di Funzionamento da -55 a + 70 °C
Tempo di intervento (a tensione nominale) 25 msec max
Tempo di rilascio (a tensione nominale)
25 msec max
Temperatura ambiente
-55 ÷ + 70 °C
Resistenza alle vibrazioni
10 ÷ 55 Hz 1.5 mm
Resistenza agli urti (funzionale)
100 m/sec
2
/10 g
Resistenza agli urti (distruttiva)
1.000 m/sec
2
/100 g
Umidità
35 % ÷ 95 %
Costruzione
cappottina antipolvere
Tensione nominale di isolamento
250 V
Tensione di tenuta a imp. nom.
2,2 KV
Grado di inquinamento
2
Categoria di sovratensione
III
Accessori
In opzione
vedi elenco accessori
CARATTERISTICHE TECNICHE
56
13
8
35,
5
35,5
Max. potere di interruzione del
carico in AC/DC
Corr
ente
commutabile
(A)
0
5 10
50 100 500 1000
1
0.05
10
5
0.1
0
AC carico
induttivo
cos = 0,40
DC carico induttivo
-- = 7ms
L
R
DC carico induttivo
-- = 40ms
L
R
Tensione commutabile (V)
Corr
ente
commutabile
(A)
1
0.05
10
5
0.1
0
DC carico
resistivo
Max. potere di interruzione del
carico in AC/DC
Tensione commutabile (V)
0
5 10
50 100 500 1000
AC carico
resistivo
Vita elettrica
Numer
o
di
operazioni
(X
10
6
OPS)
0 1 2 3 4 5 6 7 8 9 10 1112
1
0.05
10
5
0.01
0
0.1
0.05
DC carico induttivo
28 VAC -- = 40ms
L
R
DC carico induttivo
250 VAC cos = 0,40
Corrente commutabile (A)
Numer
o
di
operazioni
(X
10
6
OPS)
0 1 2 3 4 5 6 7 8 9 10 1112
1
0.05
10
5
0.01
0
0.1
0.05
AC carico resistivo
250 VAC
DC carico resistivo
28 VDC
Vita elettrica
Corrente commutabile (A)
U
B /
U
N
1.4
1.3
1.2
1.1
1.0
0.9
0.8
0.7
0.6
0 +10 +20 +30 +40 +50 +60
Temperatura ambiente (C)
Campo funzionamento bobina
